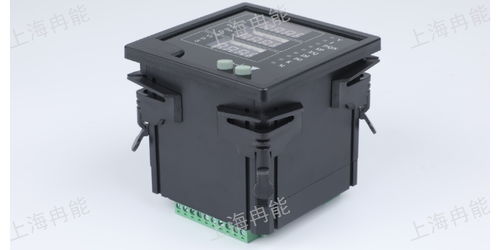

随着智能电网建设的深入推进，对电网运行状态的实时、精确、智能监测需求日益迫切。电网电压作为衡量电能质量与系统稳定性的关键参数，其监测的智能化水平直接影响着供电可靠性与用电安全。本文旨在探讨一种基于微处理器控制的电网电压智能在线监测仪的设计方案，该方案融合了现代传感技术、数字信号处理与物联网通信技术，旨在为智能电网提供高效、可靠的电压监测解决方案。
一、系统总体设计
本智能监测仪的设计核心在于构建一个集数据采集、处理、分析与通信于一体的嵌入式系统。系统总体架构由硬件层、驱动层、应用层三个主要部分组成。硬件层以高性能微处理器（如ARM Cortex-M系列）为主控单元，负责协调整个系统运行；前端电压信号通过高精度电压互感器或分压电路进行隔离与变换，经抗混叠滤波器处理后，由高速模数转换器（ADC）采样转换为数字信号。驱动层包括ADC驱动、通信接口驱动（如以太网、4G/5G、Wi-Fi模块）以及实时操作系统（RTOS）的移植与配置，确保硬件资源的可靠调度与高效利用。应用层则实现核心监测算法、人机交互（如本地LCD显示）以及与上位机或云平台的通信协议。
二、关键硬件设计
- 信号调理电路：电网电压通常为高压，需通过电压互感器将其转换为适合ADC输入的低压信号（如0-3.3V）。设计时需重点考虑线性度、相位误差和频率响应，并加入过压保护与滤波电路，以抑制噪声干扰。
- 微处理器选型：选用具备足够计算能力、丰富外设接口和低功耗特性的微处理器。例如，集成高精度ADC、硬件乘法器以及多种通信接口（UART, SPI, I2C, Ethernet MAC）的芯片，能够有效简化外围电路，提升系统集成度与可靠性。
- 电源模块：设计宽电压输入范围的开关电源，为整个系统提供稳定、隔离的多路直流电压（如+5V, +3.3V, ±12V等），并考虑电磁兼容性（EMC）设计，增强在强电磁环境下的抗干扰能力。
- 通信接口：为实现“在线监测”，仪器需配备有线（如以太网、RS-485）和/或无线（如4G/5G Cat.1, LoRa, Wi-Fi）通信模块，确保监测数据能够实时上传至监控中心或云平台，支持远程配置与预警。
三、核心软件算法与功能实现
- 数据采集与处理：微处理器控制ADC以高于奈奎斯特频率的速率对电压信号进行同步采样。通过软件实现数字滤波（如FIR/IIR滤波器）以进一步消除工频谐波与噪声。利用快速傅里叶变换（FFT）或离散傅里叶变换（DFT）算法进行频谱分析，计算电压有效值、频率、谐波含量、电压偏差、波动与闪变等关键电能质量参数。
- 智能分析与预警：在微处理器中嵌入智能分析算法。通过设定阈值，可对电压越限（过压、欠压）、频率异常、谐波超标等事件进行实时判断与记录。更进一步，可利用简单的机器学习模型（如基于历史数据的趋势分析）或规则引擎，实现故障的早期预警与诊断。
- 数据存储与通信：采用片外Flash或SD卡进行海量监测数据的循环存储。遵循Modbus TCP/RTU、IEC 61850或MQTT等标准协议，将处理后的数据、事件记录及预警信息打包上传，实现与SCADA系统或智能电网云平台的互联互通。本地可通过LCD显示屏和按键提供人机交互界面，实时显示电压波形、参数及系统状态。
四、系统特点与优势
- 高精度与实时性：采用高性能ADC与优化算法，确保电压监测精度达到0.5级或更高，数据刷新率可满足实时性要求。
- 智能化与网络化：内置智能分析功能，变被动监测为主动预警；强大的网络通信能力使其无缝融入智能电网物联网体系。
- 可靠性与稳定性：硬件上采用工业级器件与强化EMC设计；软件上引入看门狗、冗余校验等机制，保障在复杂电网环境下长期稳定运行。
- 灵活性与可扩展性：模块化设计使得通信方式、监测功能可根据现场需求灵活配置与升级，为未来功能拓展预留空间。
五、应用前景与
本设计所述的微处理器控制电网电压智能监测仪，集精确测量、智能分析与远程监控于一体，可广泛应用于变电站、配电网、工矿企业及新能源接入点等场景。它不仅为电网调度运行人员提供了精准的数据支撑，也为电能质量治理、故障快速定位及配网自动化提供了关键的技术手段。随着边缘计算与人工智能技术的进一步融合，未来的智能监测仪将具备更强的就地决策与协同控制能力，成为构建安全、高效、绿色智能电网不可或缺的感知终端与神经末梢。
